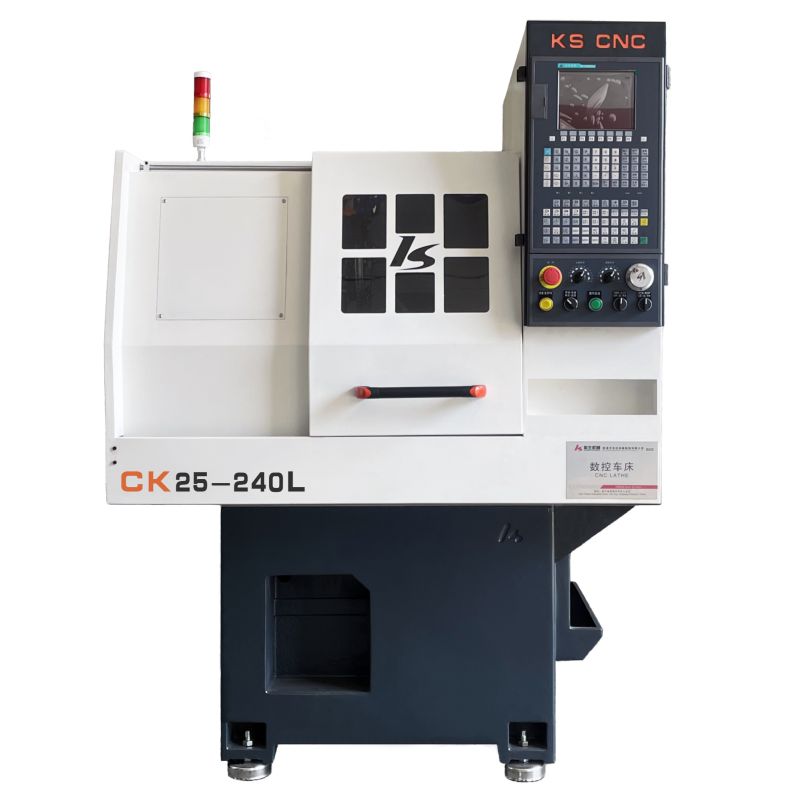

Vysoko presný malý CNC sústruh

Vysoko presný malý CNC sústruh je široko používaný, môže byť použitý na spracovanie hriadeľa, obrobkov diskového typu, môže dosiahnuť spracovanie nekruhových kriviek. Systém a príslušenstvo budú voliteľné podľa požiadavky.

Model:TCK25-240L

Odoslať dopyt

Popis produktu

Podrobné predstavenie produktu vysoko presného malého CNC sústruhu

Vysoko presný malý CNC sústruh TCK25-240L je cenovo dostupný, praktický typ obrábacích strojov s dobrou kvalitou. Stroj má veľmi široký rozsah použitia, ktorý je vhodný na vnútorné a vonkajšie sústruženie, zužovanie, kruhový oblúk, závit, vŕtanie, vystružovanie osového a kotúčového obrobku. Môže tiež dosiahnuť obrábanie nekruhových kriviek, môžete si vybrať CNC systém a voliteľné príslušenstvo podľa vašej požiadavky.

Štandardná konfigurácia na vysoko presnom malom CNC sústruhu

Vretenoï¼¼: Vretenová jednotka
Systém ¼ : Vietor 2000 TCEV ¼ ¼ ¼ ¼ ¼ ¼
GSKï ¼¼ (voliteľnéï ¼).
KNDï¼¼(voliteľnéï¼).
Invertor ¼¼: SINEE
Lineárne vedenieï¼CSK
Ložisko ¼¼: HRB
Guľôčková skrutka¼QIJIAN/QIXUAN
Motor ¼¼: Servomotor

Parameter na vysoko presnom malom CNC sústruhu

		Jednotka	TCK25-200L
Výrobná kapacita	Max. prehojdať sa cez posteľ	mm	Ï210
	Max. hojdať sa cez krížovú šmýkačku	mm	Ï120
	Dĺžka spracovania	mm	240
	Dia. otvoru vretena	mm	Ï25
Vreteno	Jig	N/A	Collet
	Rozsah rýchlosti	ot./min	100-5000
	Koncová špecifikácia	N/A
Kŕmenie	Rýchla rýchlosť pohybu na osi X	m/min	28(2510)
Kŕmenie	Rýchla rýchlosť pohybu osi Z	m/min	28(2510)
Mŕtvica	Os X max. cestovanie	mm	240
Mŕtvica	os Z max. cestovanie	mm	240
Presnosť	Opakovaná presnosť polohovania na osi X/Z	mm	0.005
Motor	Servo motor	kw	1.5
Iné	Režim upínania	N/A	Pneumatické upínanie
	Držiak náradia	N/A	Usporiadanie rezačiek
	Veľkosť nástroja	mm	16
	Počet vložených nástrojov	ks	6
	Celkové rozmery (DŠV)	mm	110010601700
	Výška (od základne po vreteno)	mm	1010
	N.W		850

Vlastnosti na vysoko presnom malom CNC sústruhu

1. Odlievaný monoblok, konštrukcia so šikmým lôžkom.
2.Heavy-duty dizajn, základňa stroja a lôžko sú z jedného kusu odliatku.
3. Lineárne vedenie pohybu valčekového typu HIWIN/CSK.
4. Vysoká účinnosť spracovania a vysoká presnosť.
